UML Doclet

UMLクラス図形式のHTMLドキュメント生成

[English version available]


このツールは、javaのソースコードから javadoc を使用しUMLクラス図形式のHTMLを埋め込んだドキュメントを生成します。

特徴

  • ソースコードで提供するフリーソフトウェアです。
  • 画面の中心に中心となるclassまたはinterface(pivot class)を表示します。
  • 左に継承元、右に継承、上にouter class、下にinner classを表示します。
  • 記法はUMLのクラス図に基づきます。
    アクセス指定 +:public, #:protected, -:private, defaultは空文字
    タグ {name:value}
    ステレオタイプ <<value>> 名前がstereotypeのタグを特別に扱います。
    継承関係は白抜き矢印で表し、inner/outerは関係に注釈をつけて表します。
  • 標準javadoc形式のHTMLと相互リンクできます。

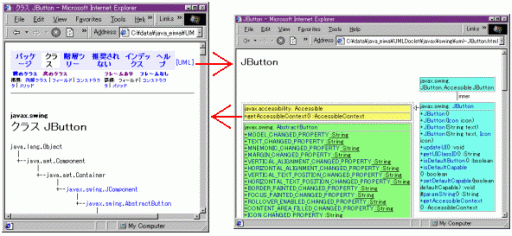

イメージ図


javax.swing.JButton をUMLDocletで出力した例

使用法

インストール後、以下のようにjavadocを起動します。

    C:\> javadoc -doclet JP.co.esm.caddies.doclets.UMLDoclet -private *.java     # from *.java files

    C:\> javadoc -doclet JP.co.esm.caddies.doclets.UMLDoclet -private java.awt   # from package name

その他

  • Windows98での動作を確認しています。javadoc が動作する環境であれば動作すると思います。
  • UMLクラス図形式のHTMLへのリンクに Java Script を使用しています。
  • フリーソフトウェアです。AS IS ベースで提供され保証は一切ありません。 バグレポートやコメントを歓迎します。

ダウンロード


"Java" は,米国Sun Microsystems 社の登録商標です。
